چرا ترمومتر لیزری دمای اشتباه نشان می‌دهد؟ راهنمای کامل ضریب تابش (Emissivity) و اندازه‌گیری دقیق
چرا ترمومتر لیزری دمای اشتباه نشان می‌دهد؟
ترمومتر لیزری دما را «لمس» نمی‌کند؛ مقدار تابش مادون قرمزی را که از سطح می‌رسد اندازه می‌گیرد و از روی آن دما را حساب می‌کند. این محاسبه فقط وقتی درست است که دستگاه بداند سطح شما چقدر خوب تابش می‌کند. به این عدد ضریب تابش (Emissivity) می‌گویند.
سطح مات و تیره (مثل پلاستیک مات یا رنگ سیاه) تقریباً همه تابشش را خودش تولید می‌کند و اندازه‌گیری آسان است. سطح براق (مثل استیل صیقلی یا آلومینیوم) تابش کمی تولید می‌کند و بخش بزرگی از تابش محیط اطراف را بازتاب می‌دهد. نتیجه؟ دستگاه ترکیبی از دمای سطح و دمای اشیای اطراف را می‌خواند و عددی کاملاً گمراه‌کننده نشان می‌دهد.
اگر فقط یک چیز از این مقاله یادتان بماند، این است:
خطای ترمومتر لیزری معمولاً از خراب بودن دستگاه نمی‌آید. از ناسازگاری بین دستگاه، سطح و روش اندازه‌گیری می‌آید.
چرا ترمومتر لیزری دمای اشتباه نشان می‌دهد؟

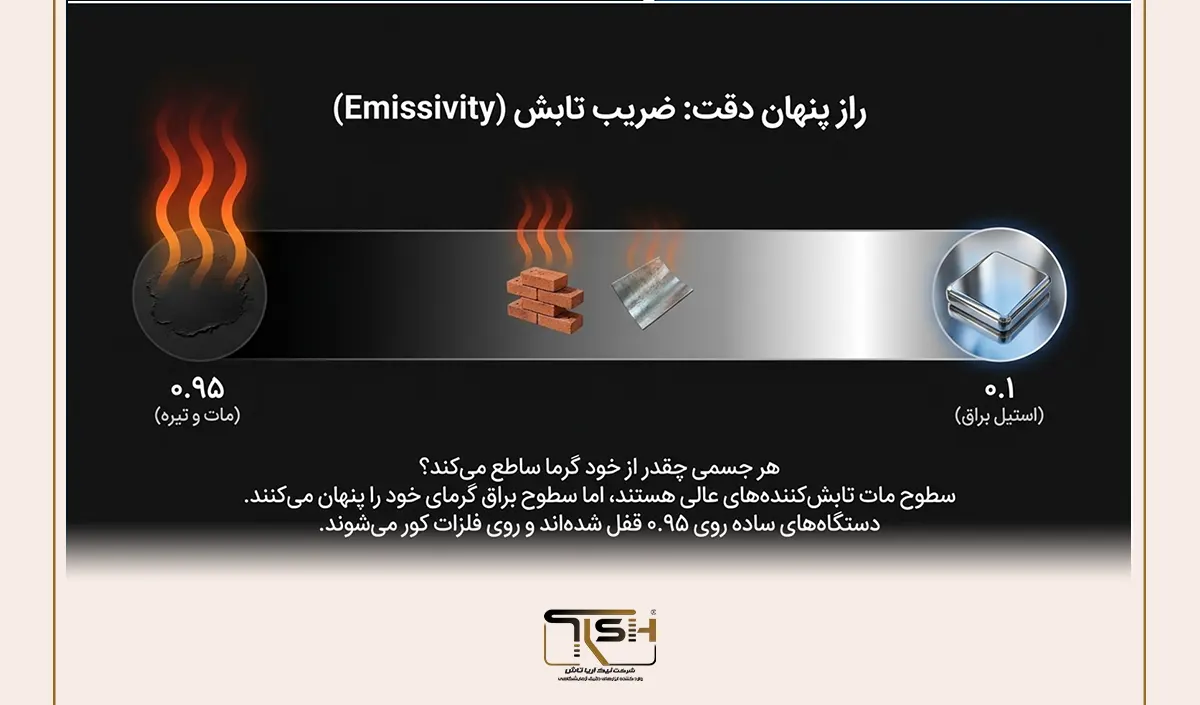

ضریب تابش یا Emissivity چیست؟
ضریب تابش عددی بین ۰ تا ۱ است که نشان می‌دهد یک سطح در مقایسه با یک جسم سیاه کامل چه مقدار تابش مادون قرمز گسیل می‌کند.
- نزدیک به ۱ (مثلاً ۰٫۹۵): سطح مات، تابش زیاد، اندازه‌گیری قابل اعتماد
- نزدیک به ۰ (مثلاً ۰٫۱): سطح براق، تابش کم، بازتاب زیاد، خطای احتمالی بزرگ
بسیاری از ترمومترهای لیزری ارزان‌تر روی مقدار ثابتی در حدود ۰٫۹۵ تنظیم شده‌اند. این عدد برای آب، چوب، بتن، کاغذ و اغلب پلاستیک‌ها و رنگ‌های مات خوب است، اما برای فلز براق مناسب نیست.

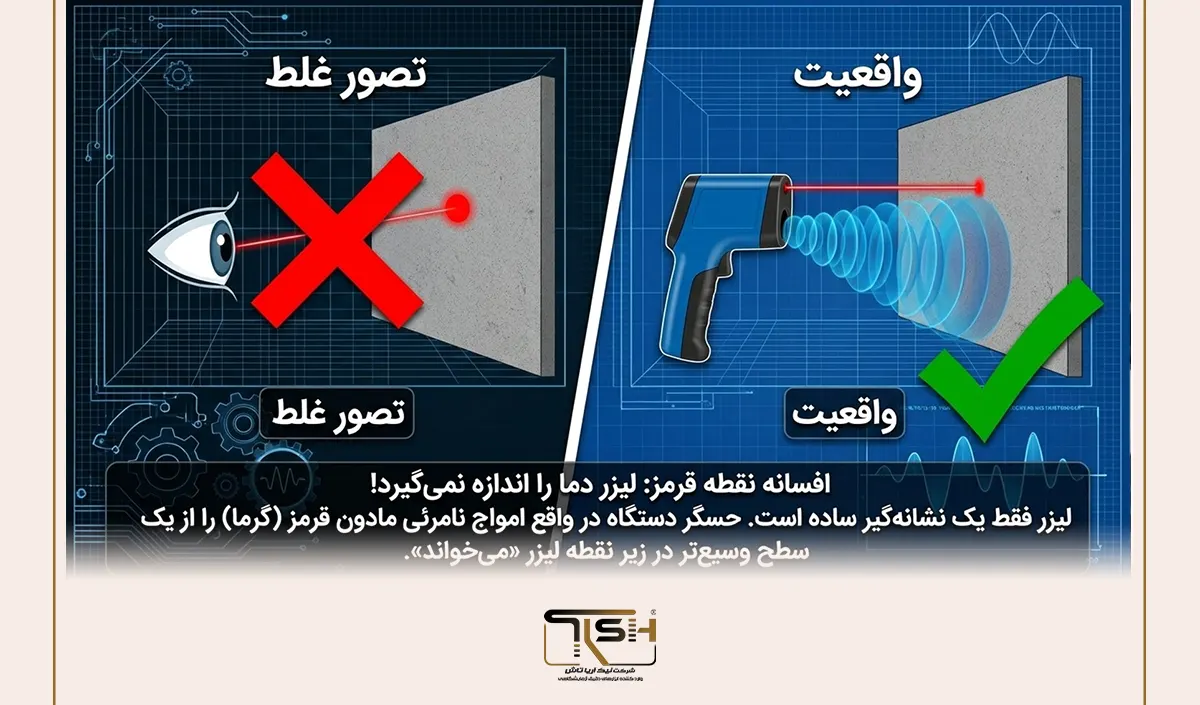

آیا لیزر قرمز دما را اندازه می‌گیرد؟
آیا لیزر قرمز دما را اندازه می‌گیرد؟
نه. نقطه لیزر فقط نشانه‌گیر است. حسگر مادون قرمز دستگاه ناحیه‌ای را اندازه می‌گیرد که معمولاً بزرگ‌تر از نقطه قرمز است (در بخش D:S توضیح می‌دهیم). داشتن لیزر به‌تنهایی نشانه دقت بالاتر نیست.
جدول ضریب تابش مواد مختلف
اعداد این جدول تقریبی و مرجع هستند. مقدار واقعی به جنس دقیق، پرداخت سطح، اکسیدشدگی، دما و پاسخ طیفی دستگاه بستگی دارد. این جدول نقطه شروع است، نه جایگزین اعتبارسنجی اندازه‌گیری.
| ماده / سطح | ضریب تابش تقریبی | نکته کاربردی |
|---|---|---|
| رنگ مات سیاه | ۰٫۹۵ تا ۰٫۹۸ | یکی از بهترین سطوح مرجع |
| آب و یخ | ۰٫۹۳ تا ۰٫۹۷ | سطح آب را می‌خوانید، نه عمق آن |
| بتن و آجر | ۰٫۹۰ تا ۰٫۹۵ | اندازه‌گیری معمولاً ساده است |
| چوب | ۰٫۹۰ تا ۰٫۹۵ | وابسته به رطوبت و پرداخت |
| کاغذ و مقوا | ۰٫۹۰ تا ۰٫۹۵ | |
| پلاستیک مات | ۰٫۸۵ تا ۰٫۹۵ | پلاستیک براق یا شفاف کمتر قابل اتکاست |
| سرامیک | ۰٫۸۵ تا ۰٫۹۵ | |
| شیشه (سطح) | ۰٫۸۵ تا ۰٫۹۵ | سطح شیشه خوانده می‌شود، نه چیزی پشت آن |
| فولاد اکسید شده / زنگ‌زده | ۰٫۶ تا ۰٫۹ | بسیار متغیر؛ بررسی تماسی توصیه می‌شود |
| آلومینیوم اکسید یا آنودایز | ۰٫۲ تا ۰٫۸ | بسته به نوع پوشش بازه بزرگی دارد |
| استیل ضدزنگ براق | ۰٫۱ تا ۰٫۳ | خطای بازتاب جدی است |
| آلومینیوم صیقلی | ۰٫۰۲ تا ۰٫۱ | سخت‌ترین حالت اندازه‌گیری |
| مس صیقلی | ۰٫۰۲ تا ۰٫۰۵ | مس اکسیدشده بسیار بالاتر است |
ضریب تابش یا Emissivity چیست؟
هشدار: جدول بالا مربوط به کاربردهای صنعتی و فنی است. اندازه‌گیری دمای بدن انسان موضوع جداگانه‌ای است و باید با دماسنج‌های پزشکی مناسب انجام شود.

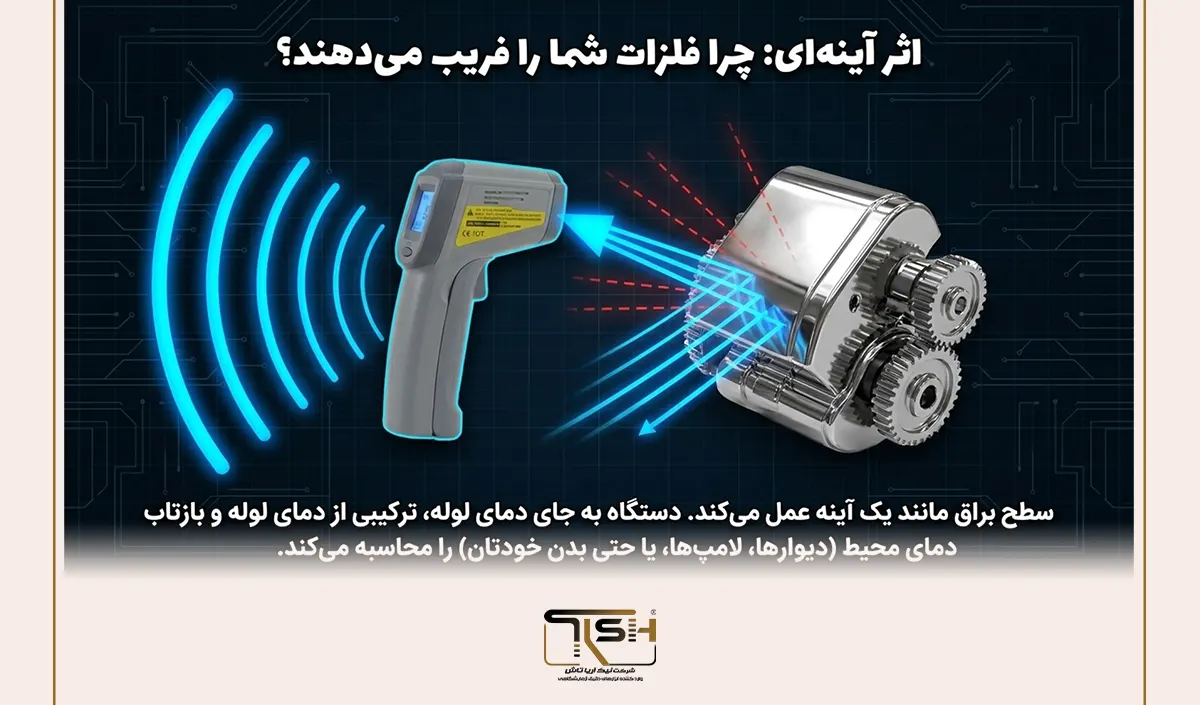

چرا اندازه‌گیری استیل و فلزات براق این‌قدر دشوار است؟

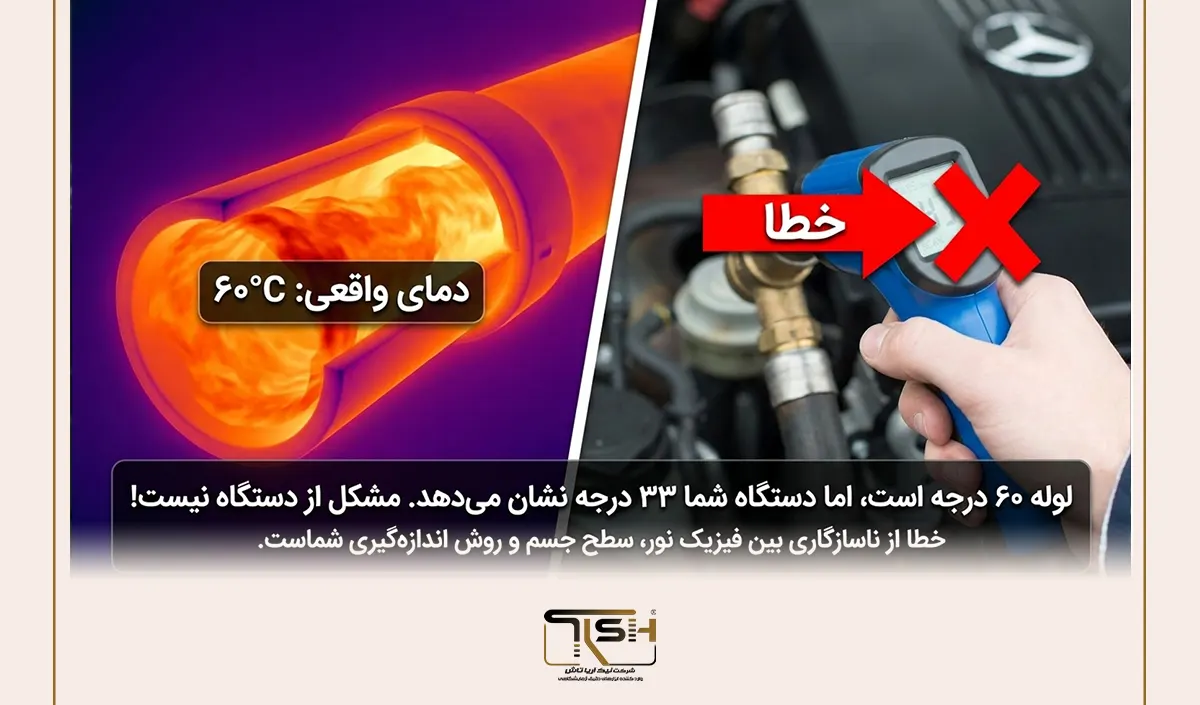

یک مخزن استیل صیقلی را تصور کنید که دمای واقعی آن ۶۰ درجه است. شما ترمومتر لیزری را رو به آن می‌گیرید و عددی مثل ۳۵ یا ۴۰ می‌بینید. چرا؟
سطح براق سه کار هم‌زمان انجام می‌دهد:
- تابش کمی از خودش گسیل می‌کند (ضریب تابش پایین).
- تابش اطراف را بازتاب می‌دهد (دیوارها، سقف، بدن خود شما، لامپ‌ها).
- دستگاه ترکیب این دو را می‌خواند و آن را دمای سطح فرض می‌کند.
اگر محیط سردتر از سطح باشد، عدد کمتر از واقعیت نشان داده می‌شود؛ اگر گرم‌تر باشد، عدد بالاتر. به همین دلیل دو نفر با دو دستگاه مشابه در دو نقطه از یک کارخانه ممکن است دو عدد متفاوت از یک لوله فلزی ثبت کنند.
چرا اندازه‌گیری استیل و فلزات براق این‌قدر دشوار است؟
آیا اندازه‌گیری استیل غیرممکن است؟ نه. اما باید روش درست را بلد باشید.
چگونه خطای ترمومتر لیزری را کاهش دهیم؟
روش ۱: تنظیم ضریب تابش دستگاه
اگر دستگاه شما امکان تنظیم Emissivity دارد، مقدار مناسب سطح را وارد کنید. این ساده‌ترین راه است، اما به شرطی کار می‌کند که مقدار درست را بدانید.

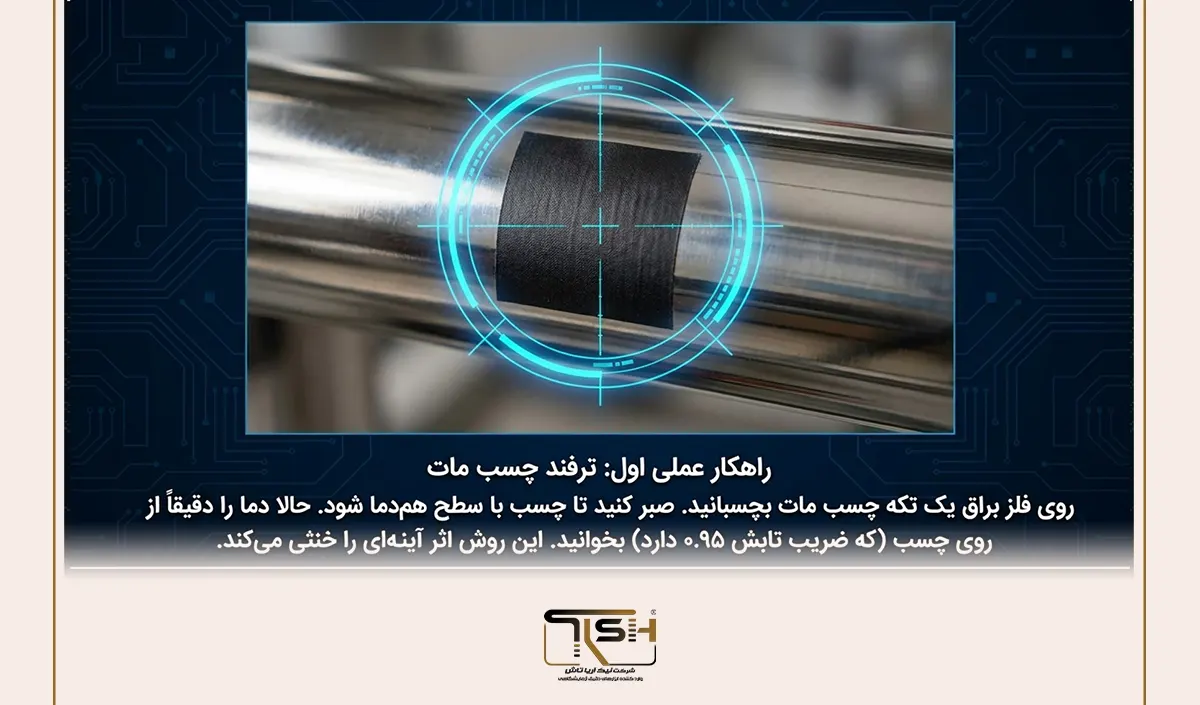

روش ۲: ایجاد یک سطح مرجع مات
برای فلزات براق، رایج‌ترین راه حل این است:
- روی بخشی از سطح یک نوار چسب مات یا رنگ مات با ضریب تابش مشخص بچسبانید یا بزنید.
- صبر کنید تا آن بخش با سطح هم‌دما شود.
- دما را از روی همان بخش مات بخوانید.
- اگر دستگاه تنظیم Emissivity دارد، آن را روی مقدار ماده مرجع بگذارید.
راهکار اندازه گیری با ترمومتر لیزری روی فلزات براق
احتیاط‌ها:
- مقدار ۰٫۹۵ را برای هر چسب یا رنگی فرض نکنید. ماده مرجع باید مناسب دمای کار و دارای ضریب تابش معتبر باشد.
- ناحیه مرجع باید بزرگ‌تر از ناحیه اندازه‌گیری دستگاه باشد.
- چسب و رنگ محدودیت دمایی دارند.
- در محیط‌های دارویی، غذایی و بهداشتی، پیش از اعمال هر ماده روی سطح فرایندی الزامات محیط را بررسی کنید.

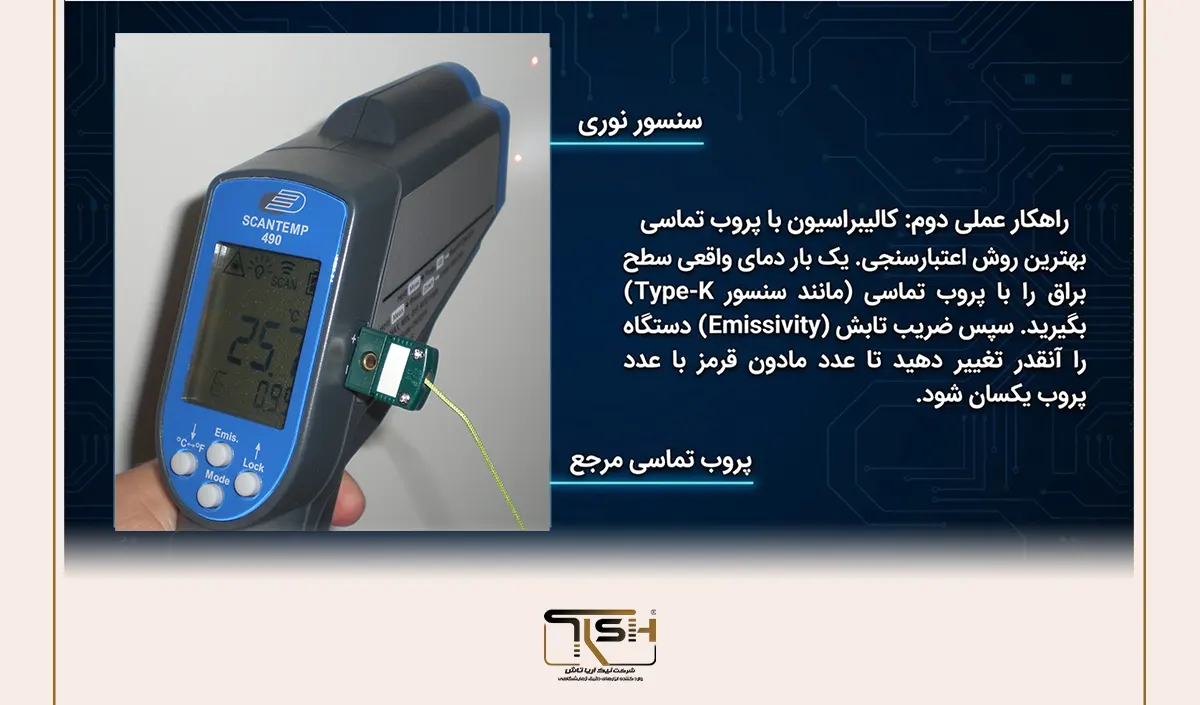

روش ۳: کنترل با دماسنج تماسی
راهکار اندازه گیری با ترمومتر لیزری روی فلزات براق
بهترین راه برای اعتبارسنجی، مقایسه با یک پروب تماسی است. یک بار دمای واقعی را با پروب بگیرید، سپس مقدار Emissivity دستگاه را طوری تنظیم کنید که عدد یکسان شود. از آن به بعد برای همان سطح و همان شرایط می‌توانید با اطمینان بیشتری اندازه‌گیری کنید.
روش ۴: کاهش بازتاب
- زاویه اندازه‌گیری را نزدیک به عمود نگه دارید.
- منابع گرم یا سرد نزدیک (کوره، لامپ، دیوار سرد) را از پشت خودتان یا کنار سطح دور کنید.
- از سطح مات‌تر یا قسمت اکسیده‌شده استفاده کنید.
چک‌لیست عیب‌یابی سریع
- آیا سطح براق است؟
- آیا ضریب تابش دستگاه با سطح تطبیق دارد؟
- آیا ناحیه اندازه‌گیری کاملاً روی سطح هدف قرار دارد؟
- آیا بازتاب منابع اطراف احتمال دارد؟
- آیا دستگاه به دمای محیط کار عادت کرده است؟ (جابه‌جایی ناگهانی از محیط سرد به گرم باعث خطا می‌شود)
- آیا با یک روش تماسی کنترل کرده‌اید؟

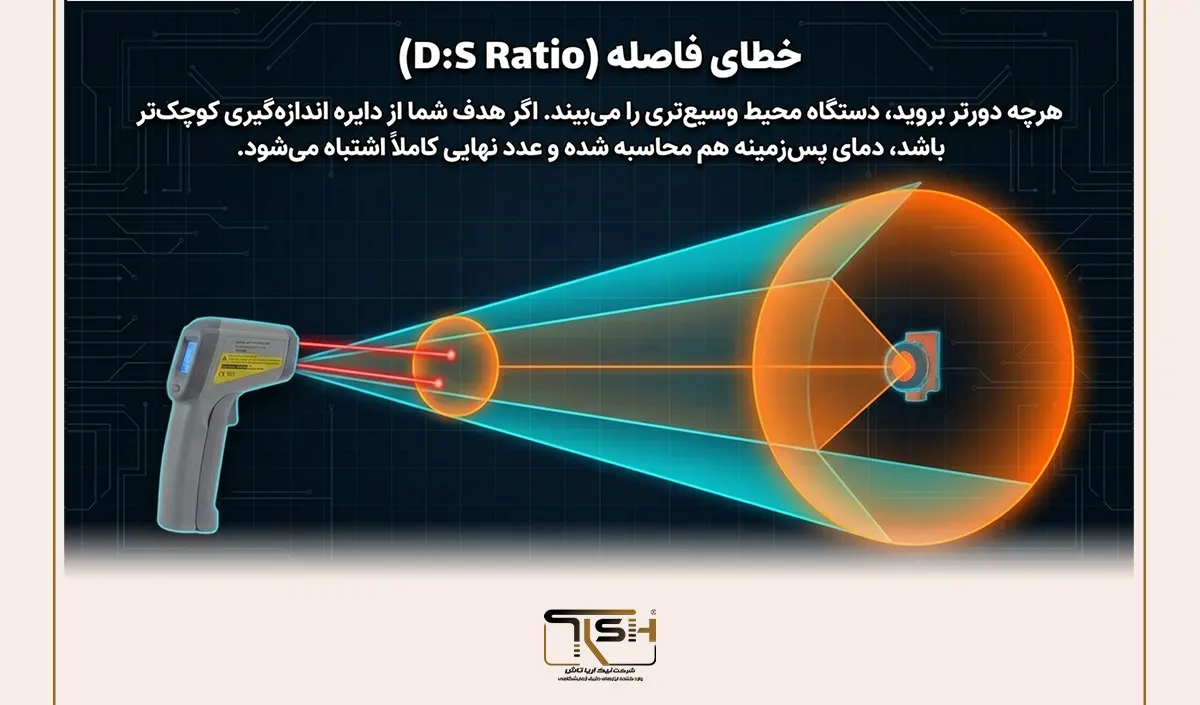

نسبت D:S چیست و چه تأثیری بر دقت دارد؟
نسبت D:S چیست و چه تأثیری بر دقت دارد؟
نسبت فاصله به قطر نقطه اندازه‌گیری (Distance to Spot) نشان می‌دهد دستگاه از یک فاصله مشخص چه سطحی را می‌بیند.
مثال: در دستگاهی با نسبت ۱۲:۱، از فاصله ۱۲ سانتی‌متری ناحیه‌ای به قطر حدود ۱ سانتی‌متر اندازه‌گیری می‌شود. از فاصله ۱٫۲ متر، این ناحیه حدود ۱۰ سانتی‌متر است.
اگر جسم هدف از ناحیه اندازه‌گیری کوچک‌تر باشد، دستگاه میانگین دمای جسم و پس‌زمینه را می‌خواند. پس برای قطعات کوچک یا فاصله‌های زیاد، نسبت D:S بالاتر انتخاب بهتری است.
قاعده عملی: تا جای ممکن نزدیک شوید، اما نه آن‌قدر که دستگاه گرم شود یا مانع جریان هوا باشد.
تفاوت ترمومتر لیزری و دماسنج تماسی
| ویژگی | ترمومتر لیزری (مادون قرمز) | دماسنج تماسی (پروب) |
|---|---|---|
| سرعت | بسیار سریع | کندتر |
| تماس با سطح | ندارد | دارد |
| مناسب برای سطوح خطرناک یا دور | بله | معمولاً خیر |
| حساس به ضریب تابش و بازتاب | بله | خیر |
| دقت روی فلز براق | نیازمند تنظیم و اعتبارسنجی | معمولاً بهتر |
| کاربرد | بازرسی سریع، غربالگری، نقاط دور | اندازه‌گیری مرجع و کالیبراسیون |
در عمل، متخصصان هر دو را کنار هم استفاده می‌کنند: لیزری برای پایش سریع، تماسی برای تأیید.
سه خطای رایج دیگر (که اغلب نادیده گرفته می‌شود)
- خطای فاصله: نقطه قرمز لیزر اندازه واقعی ناحیه اندازه‌گیری نیست. نسبت D:S را بررسی کنید.
- خطای بازتاب: سطح براق تابش اجسام اطراف را نشان می‌دهد، نه فقط دمای خودش را.
- خطای انتخاب دستگاه: داشتن لیزر به‌تنهایی دقت نمی‌آورد. مشخصات اپتیکی، محدوده دما و قابلیت تنظیم ضریب تابش مهم‌اند.
و یک نکته درباره شیشه: ترمومترهای لیزری معمولی در بازه طول موج رایج (حدود ۸ تا ۱۴ میکرون) شیشه را تقریباً مات می‌بینند. یعنی دمای سطح شیشه را می‌خوانید، نه دمای چیزی که پشت آن است.
چگونه ترمومتر لیزری مناسب انتخاب کنیم؟
پیش از خرید، این پرسش‌ها را از خودتان بپرسید:
- چه سطحی را اندازه می‌گیرید؟ اگر فلز براق است، تنظیم ضریب تابش تقریباً ضروری است.
- محدوده دمای کاری شما چقدر است؟ دستگاهی با بازه مناسب انتخاب کنید و دقت را در همان بازه بررسی کنید.
- از چه فاصله‌ای اندازه می‌گیرید؟ نسبت D:S را با اندازه هدف مقایسه کنید.
- کاربرد شما چیست؟ تعمیرات، تأسیسات، صنعت غذا، آزمایشگاه یا HVAC نیازهای متفاوتی دارند.
- به ثبت داده نیاز دارید؟ برخی مدل‌ها حافظه یا هشدار دارند.
مقایسه ترمومترهای لیزری TFA Dostmann و Dostmann Electronic
پنج مدل زیر از دو برند TFA Dostmann و Dostmann Electronic را کنار هم گذاشته‌ایم. همه اعداد از صفحه رسمی هر محصول گرفته شده و نام هر مدل به همان صفحه لینک است. به نسبت D:S دقت کنید: عدد بزرگ‌تر یعنی نقطه اندازه‌گیری از فاصله‌ی دورتر هم کوچک می‌ماند.
*یعنی این مدل امکان تنظیم ضریب تابش (Emissivity) را ندارد و روی مقدار پیش‌فرض ۰.۹۵ کار می‌کند. این مقدار برای اکثر سطوح غیر فلزی (مثل پلاستیک، چوب، بتن، پوست، آب و…) مناسب است، اما روی سطوح براق و فلزی (مثل استیل پولیش‌شده یا آلومینیوم براق) خطای زیادی ایجاد می‌کند.
ترمومتر های لیزری صنعتی TFA

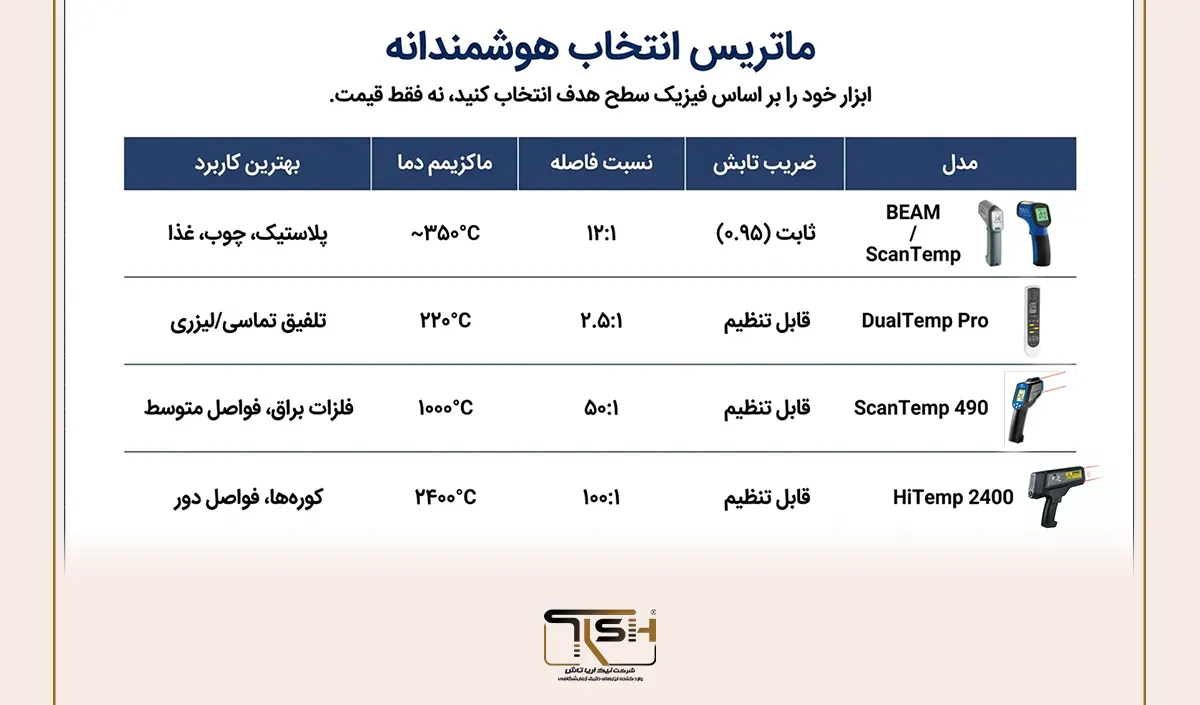

کدام مدل برای کدام کار؟
- بازرسی سریع، مواد غذایی و کار عمومی: BEAM یا SCANTEMP 330. هر دو نسبت ۱۲:۱ دارند و مطابق HACCP هستند؛ برای فلز براق مناسب‌ترین گزینه نیستند، چون تنظیم ضریب تابش در صفحه رسمی‌شان ذکر نشده.
- هم سطح، هم دمای مغزی غذا یا محصول: DualTemp Pro. بخش فرو‌رونده، خود روش اعتبارسنجی تماسی را در همان دستگاه می‌دهد. نسبت ۲٫۵:۱ یعنی باید نزدیک سطح اندازه بگیرید.

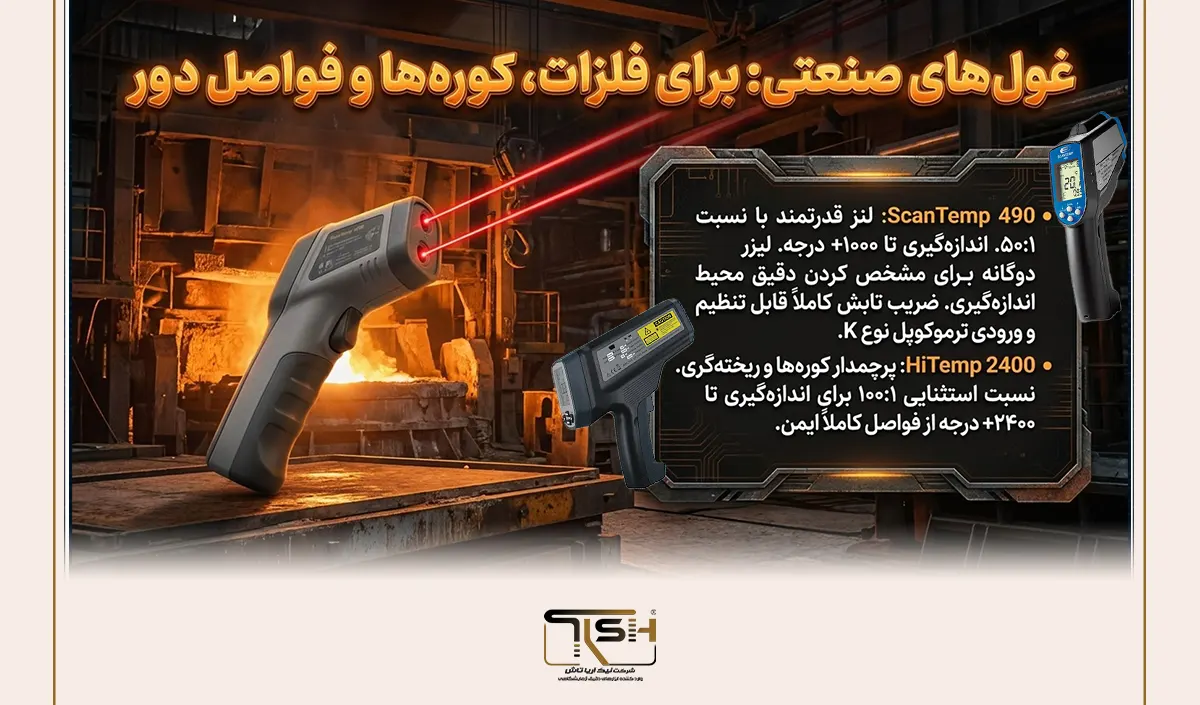

- سطوح فلزی و کار صنعتی با نیاز به تنظیم ضریب تابش: ScanTemp 490. Emissivity قابل تنظیم، نسبت ۵۰:۱ و ورودی ترموکوپل K برای کنترل تماسی. سازنده خودش می‌گوید روی فلز کاملاً صیقلی، مادون قرمز فقط برای روند دما قابل اتکاست.
- کوره، ریخته‌گری و دمای خیلی بالا: HiTemp 2400. از +200 تا +2400 °C و نسبت ۱۰۰:۱؛ برای دمای معمولی کارخانه یا آشپزخانه مناسب نیست.
کدام مدل برای کدام کار؟
- هیچ‌کدام از این ویژگی‌ها به‌تنهایی دقت را تضمین نمی‌کند؛ روش اندازه‌گیری به همان اندازه مهم است.
[ مشاهده ترمومترهای مادون قرمز TFA Dostmann در تاش‌لب]
چرا خرید از نمایندگی رسمی مهم است؟
نیک آریا تاش نماینده رسمی محصولات TFA Dostmann و Dostmann Electronic در ایران
در اندازه‌گیری، اعتماد به دستگاه از خود دستگاه مهم‌تر است. نیک آریا تاش نماینده رسمی محصولات TFA Dostmann و Dostmann Electronic در ایران است؛ یعنی مشخصات، دفترچه، ضمانت و پشتیبانی مدل‌ها را می‌توانید از منبع معتبر دریافت کنید. اگر برای کاربرد خاص خود مطمئن نیستید کدام مدل مناسب است، پیش از خرید با کارشناسان مشورت بگیرید.
پرسش‌های متداول
ترمومتر لیزری روی استیل چرا دقیق نیست؟
چون استیل براق ضریب تابش پایین و بازتاب زیادی دارد. دستگاه ترکیبی از دمای سطح و تابش محیط را می‌خواند. با تنظیم Emissivity، استفاده از سطح مرجع مات و کنترل تماسی خطا کاهش می‌یابد.
آیا ترمومتر لیزری دمای پشت شیشه را می‌خواند؟
معمولاً نه. اغلب دستگاه‌ها در طول موج‌هایی کار می‌کنند که شیشه برایشان تقریباً مات است و سطح شیشه خوانده می‌شود.
ضریب تابش پیش‌فرض ترمومتر لیزری چقدر است؟
در بسیاری از مدل‌ها حدود ۰٫۹۵ است. مقدار دقیق را از دفترچه همان مدل بخوانید. این مقدار برای سطوح مات مناسب است، نه فلز براق.
نقطه قرمز لیزر همان ناحیه اندازه‌گیری است؟
خیر. لیزر فقط نشانه‌گیر است. ناحیه واقعی را نسبت D:S تعیین می‌کند و معمولاً بزرگ‌تر از نقطه قرمز است.
آیا می‌شود با نوار چسب دمای فلز براق را اندازه گرفت؟
بله، به شرطی که چسب مناسب دمای کار باشد، با سطح هم‌دما شود و تمام ناحیه اندازه‌گیری را بپوشاند. ضریب تابش آن را از منبع معتبر بگیرید.
ترمومتر لیزری برای اندازه‌گیری دمای بدن مناسب است؟
دماسنج‌های صنعتی برای کاربردهای فنی طراحی شده‌اند. برای اندازه‌گیری پزشکی از دماسنج‌های مخصوص پزشکی استفاده کنید.
جمع‌بندی
ترمومتر لیزری ابزار فوق‌العاده‌ای است، اما فقط وقتی که بدانید دستگاه چه چیزی را می‌بیند. سه اصل را به خاطر بسپارید:
- ضریب تابش سطح را بشناسید و در صورت امکان روی دستگاه تنظیم کنید.
- بازتاب و فاصله را کنترل کنید (D:S و زاویه اندازه‌گیری).
- اعتبارسنجی کنید؛ یک بار با پروب تماسی مقایسه کنید.
اگر دنبال دستگاهی هستید که با کاربرد شما سازگار باشد، مدل‌های ترمومتر مادون قرمز TFA Dostmann و Dostmann Electronic را در تاش‌لب بررسی کنید و برای انتخاب دقیق‌تر با کارشناسان ما مشورت بگیرید.
